Réalisation d'un assainissement de 50 EH pour un hôtel.
Microstation TRICEL 50 EH composé de 2 cuves avec 67 ml de tranchées d'épandage.

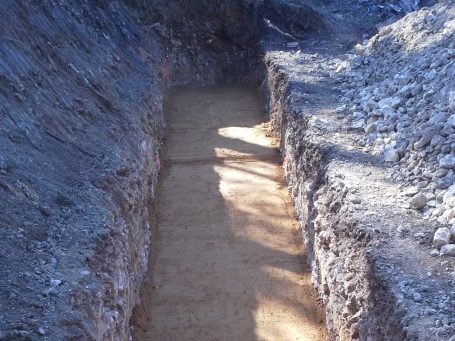

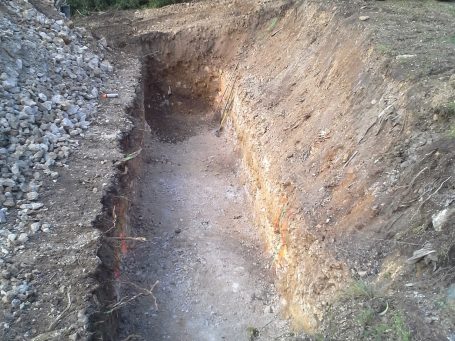

Réalisation de la fouille de pose de la microstation (longueur 14 ml, largeur 2 m, profondeur 2 m).
Réalisation du lit de pose en sable compacte avec décalage entre les 2 cuves.

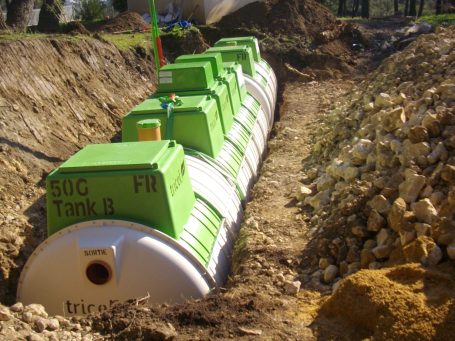

Pose des cuves.

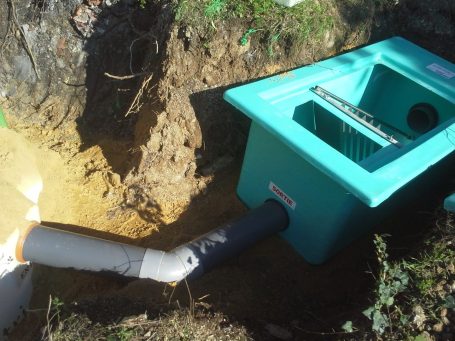

Pose d'un déguilleur en amont.

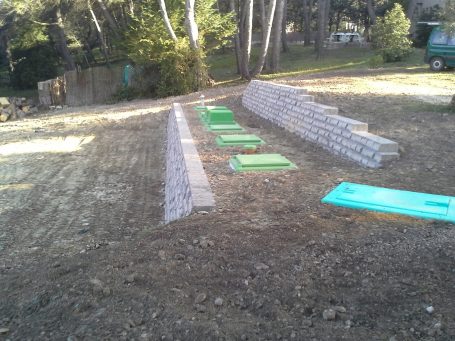

Aménagement de murs de soutenement pour intégrer la prestation au terrain.

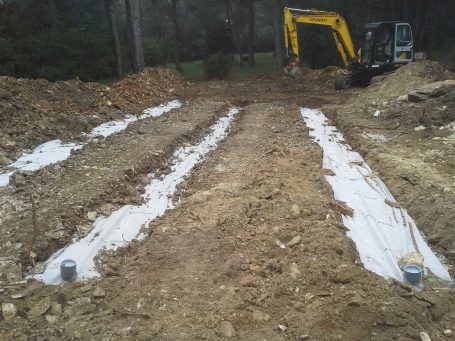

Tranchées d'épandage.
Réalisation d'un assainissement de 5 EH pour maison individuelle.
Situé à Nîmes, composé d'un filtre compacte ECOFLO de PREMIERTECH et d'un lit de dispersion de 10 m2.

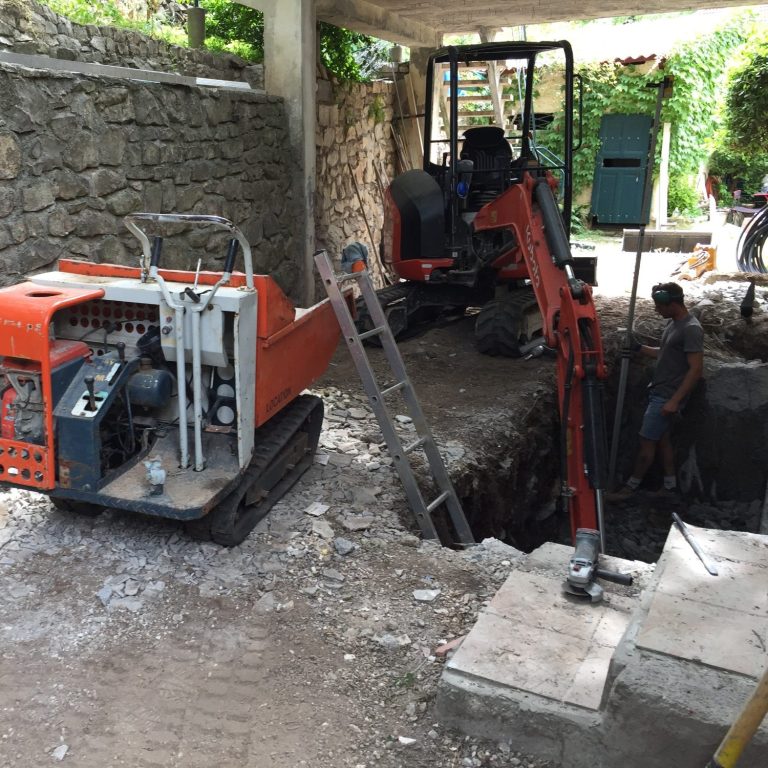

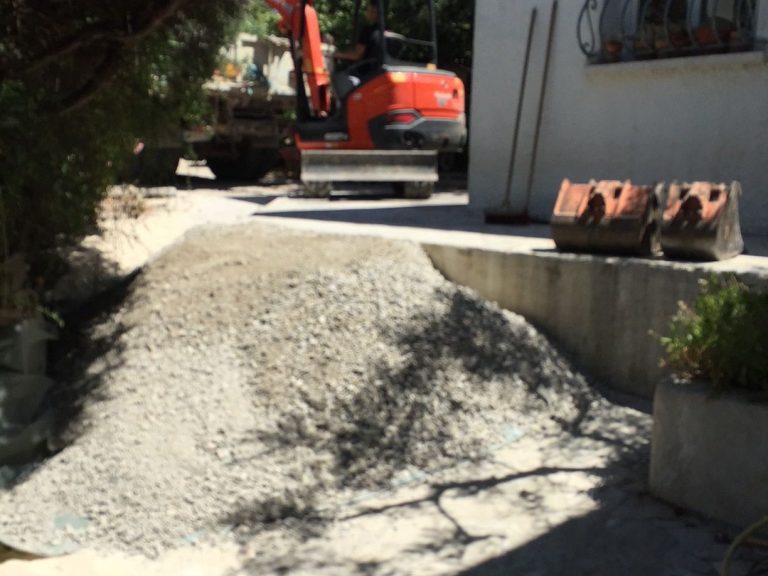

Accès difficile, limité à engins de petites taille avec transfert de matériaux par benne motorisée.
Fosse existante de 8 m3 fabriqué maison à détruire pour installer le filtre compacte.

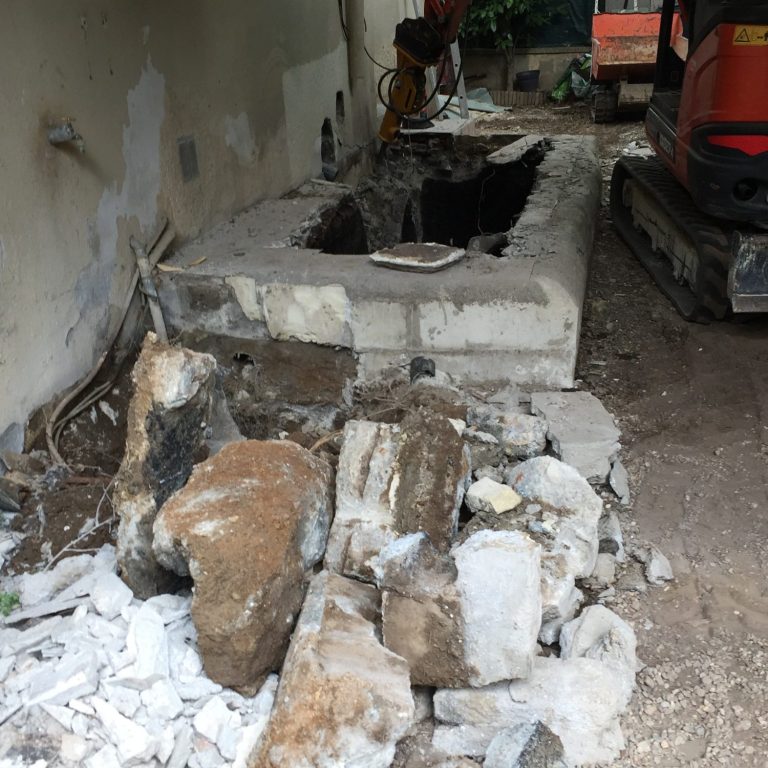

Destruction de la fosse existante.
Agrandissement de la fouille pour le nouveau filtre compacte et mise à niveau du fond.

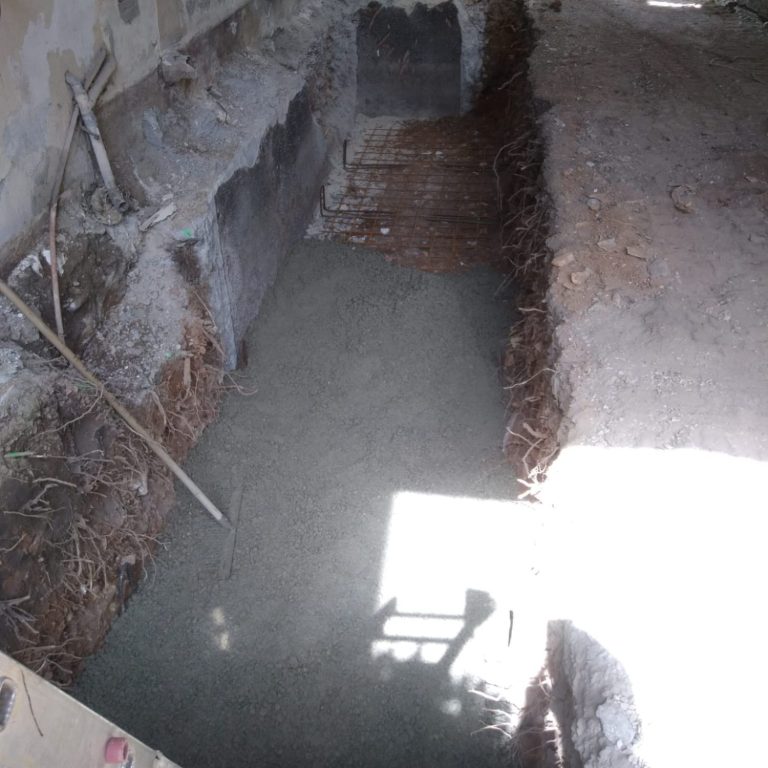

Réalisation d'une dalle de lestage ferraillée en fond de fouille.

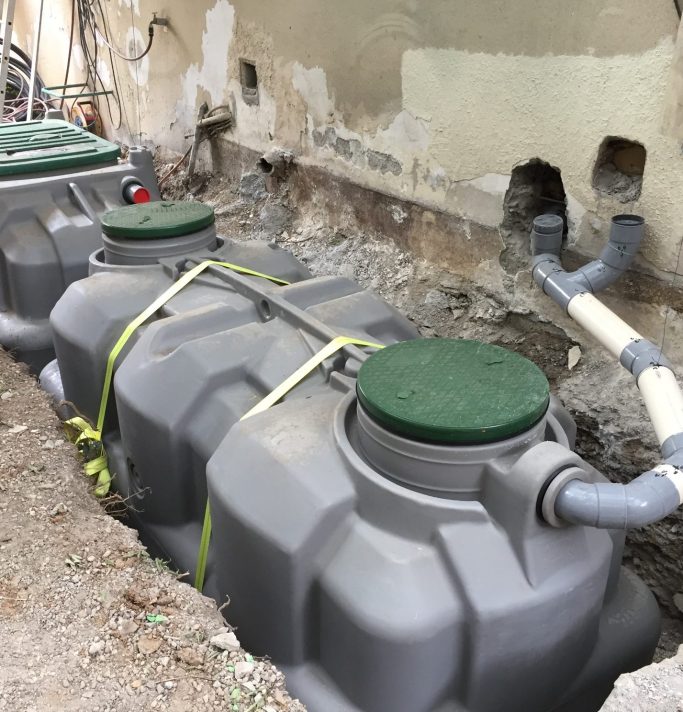

Pose du filtre compacte (bi-cuves)et sanglage.

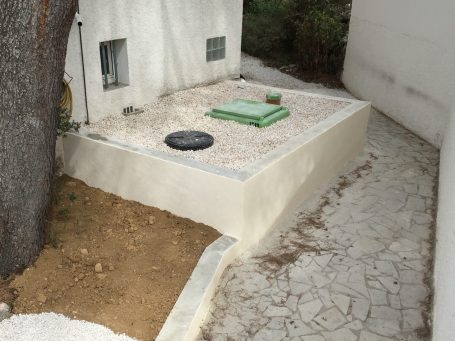

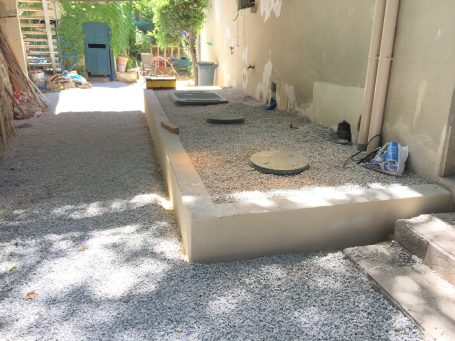

Réalisation d'un mur périphérique crépi avec finition au gravier concasse.
Lit de dispersion spécifique à une zone ne respectant pas les règles de distances (arbres, maison, clôtures) par manque de surface.

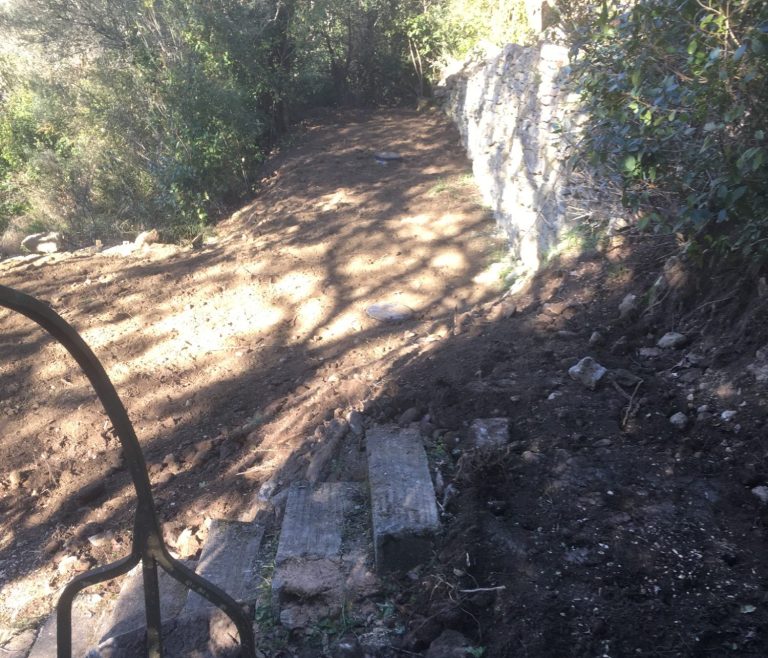

Finition du lit de dispersion.
Réalisation d'un assainissement pour une maison individuelle.
Situé à Nîmes, composé d'une microstation TRICEL 6 EH et d'un épandage de type filtre à sable de 10 m2.

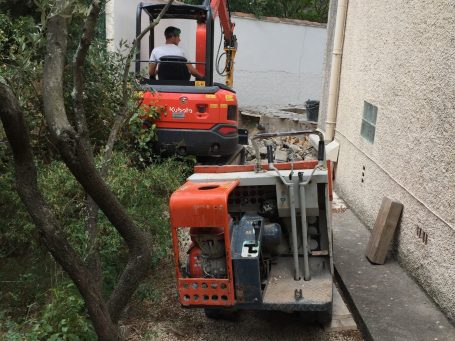

L'accès aux zones d'implantations est très difficile (passage étroits, escaliers...). Des aménagements provisoires sont réalisés pour le passage des engins.

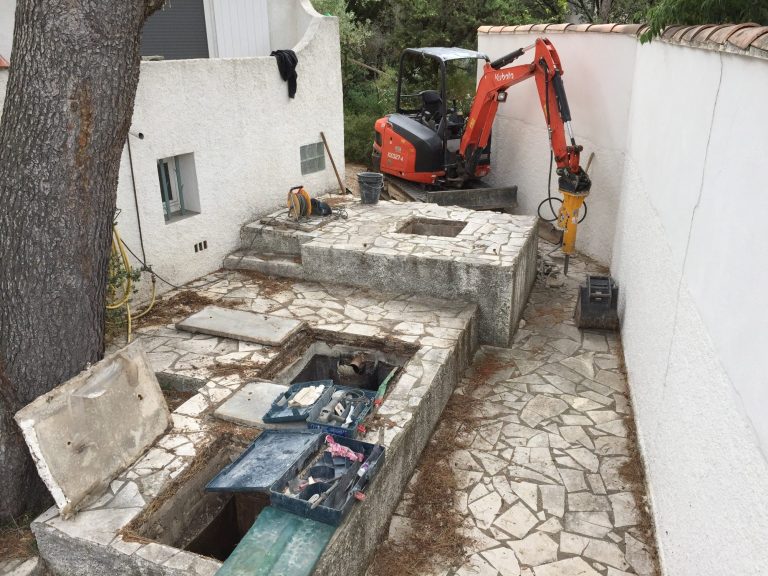

Fosse existante avec bac à graisse et préfiltre. Cet ensemble doit être détruit pour mettre en place la microstation en lieu et place.
Destruction de la fosse.

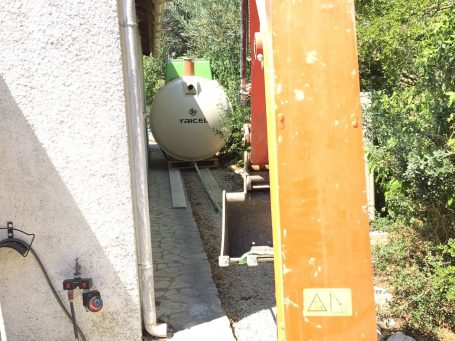

Transfert de la microstation par un passage piéton exigu.

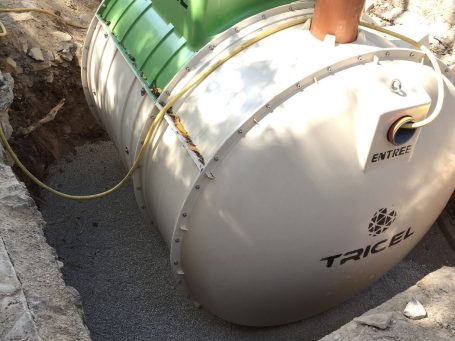

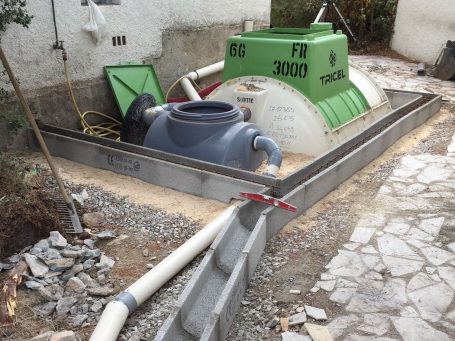

Pose de la microstation sur lit de grevillon.

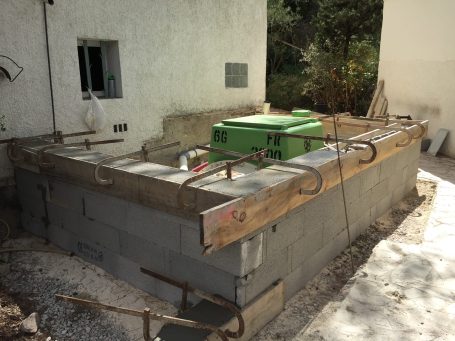

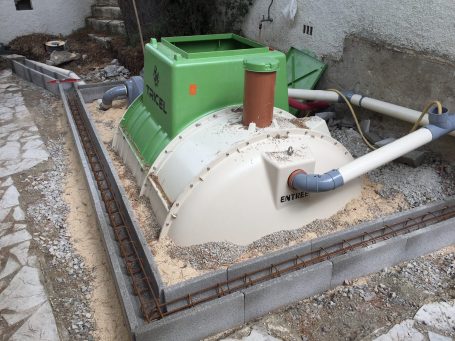

Maçonnerie, autour de la microstation.

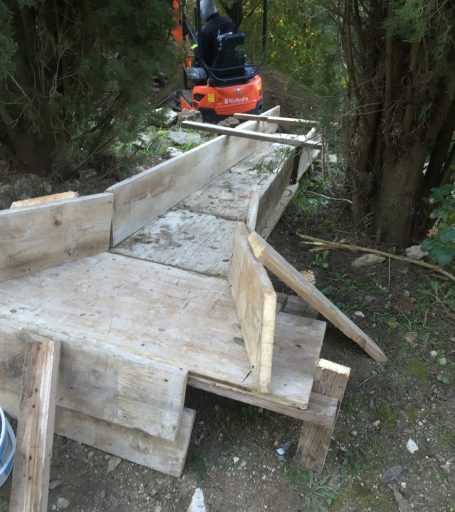

Aménagement d'une rampe d'accès provisoire pour travailler sur le filtre à sable.

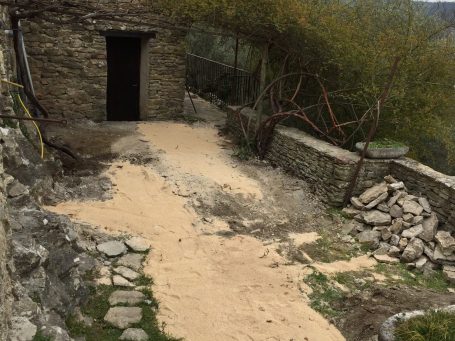

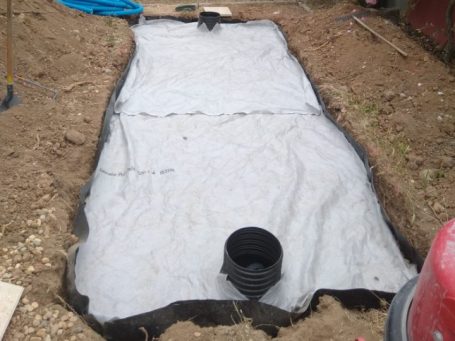

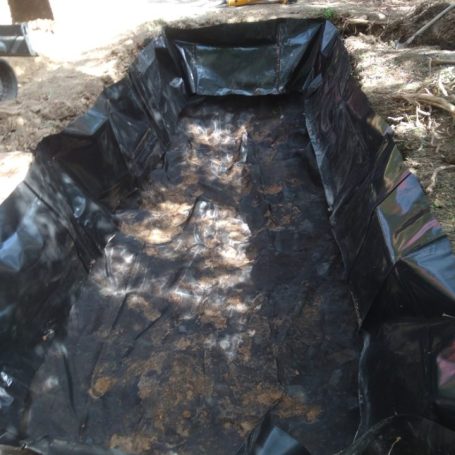

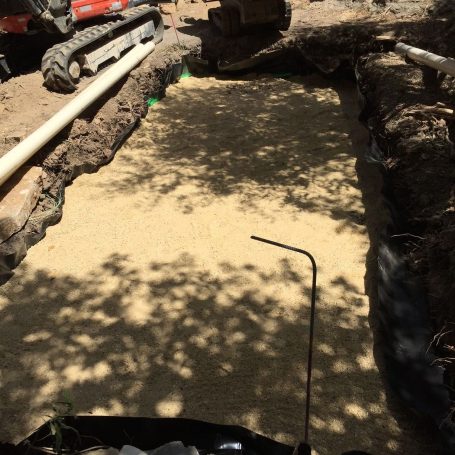

Réalisation du filtre à sable de 10 m2.

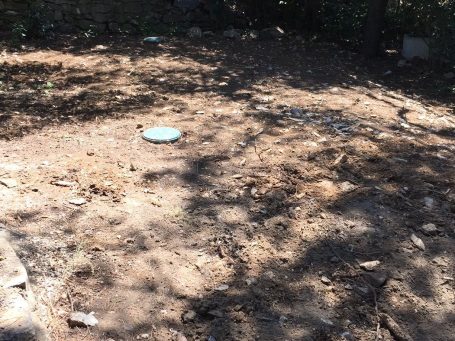

Chantier fini.
Réalisation d'un assainissement gravitaire très atypique pour une maison de campagne.
Située à Monteze sur la commune de Verfeuil composé d'un filtre compacte ELOY WATER avec lit de dispersion de 10 m2.
La difficulté de ce chantier, est que les ouvrages sont implantés sur des terrasses différentes, sur un terrain à très fort pente. De plus, une traversé du chemin communales est nécessaire pour aller raccorder les multiples sorties eaux usées de la maison au filtre compacte.
1. Raccordement des multiples sorties (40 ml de conduite environ).

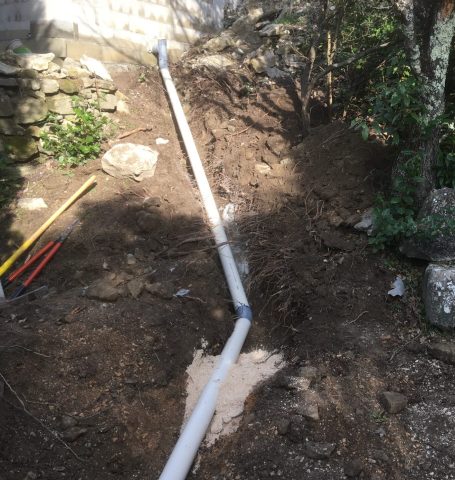

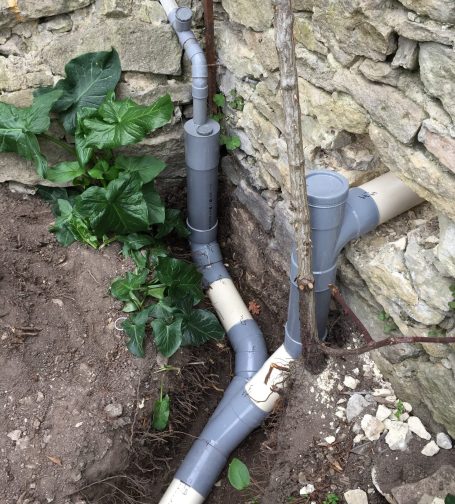

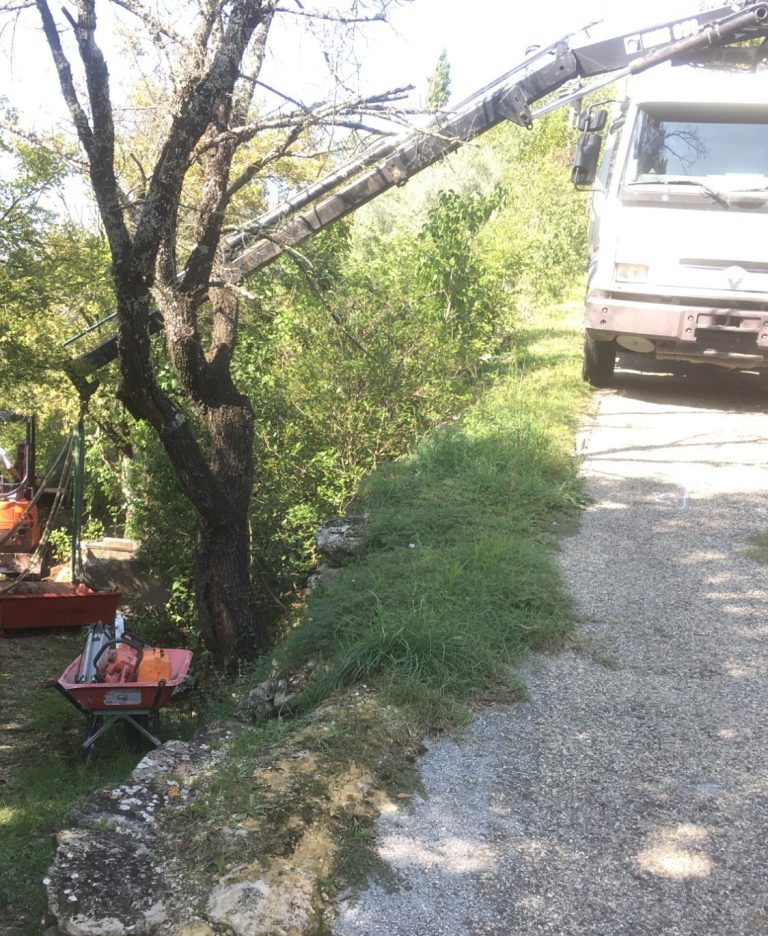

Raccordements des sorties côté SUD. Tranchées réalisées manuellement car impossibilité d'accès à tout engin. Transfert des matériaux et déblais par benne sur grue du camion.
Evacuation des sorties côté SUD...
... et continuité pour traverser le 1er mur séparant la terrasse inférieure...
... au passage, collecte de l'évacuation de l'evier...
... traversée de la terrasse inférieure et du mur construit sur le rocher...

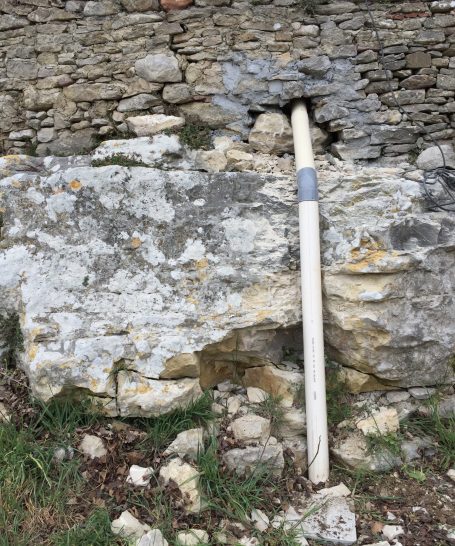

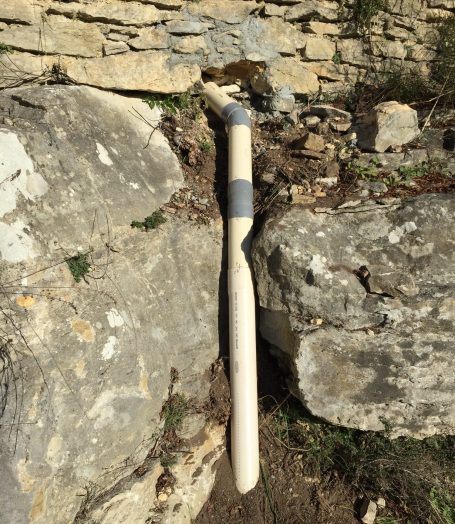

... pour descendre le long du rocher jusqu'au chemin.

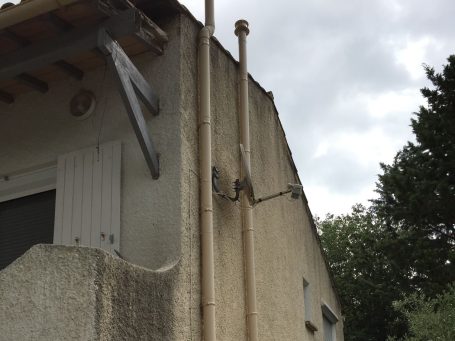

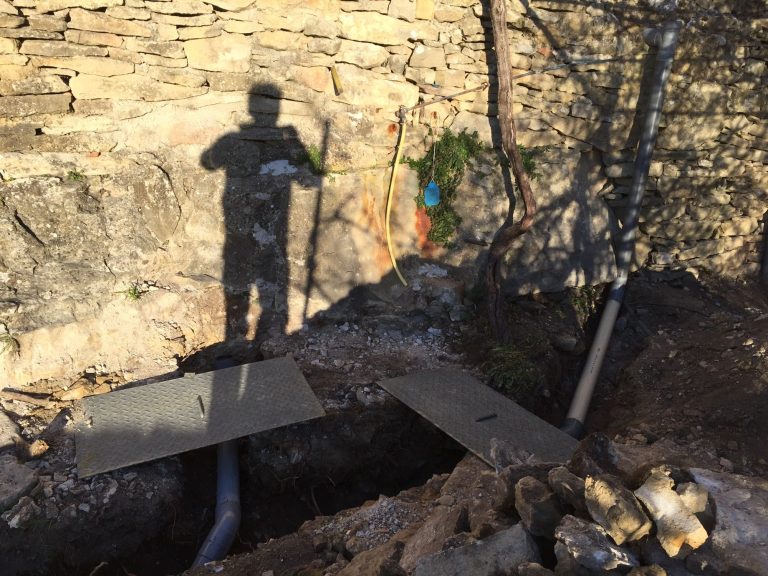

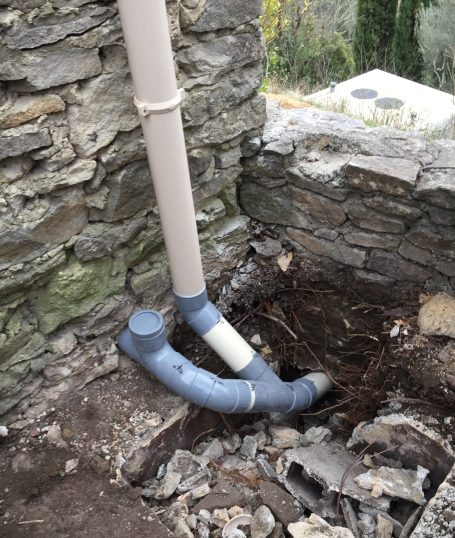

Raccordement de la sortie NORD de la maison avec destruction de la fosse. Traversée du mur construit également sur le rocher...
... et descente le long du rocher jusqu'au chemin communales.
(Le client prévoit de cacher les tuyaux apparents avec une construction en pierre).

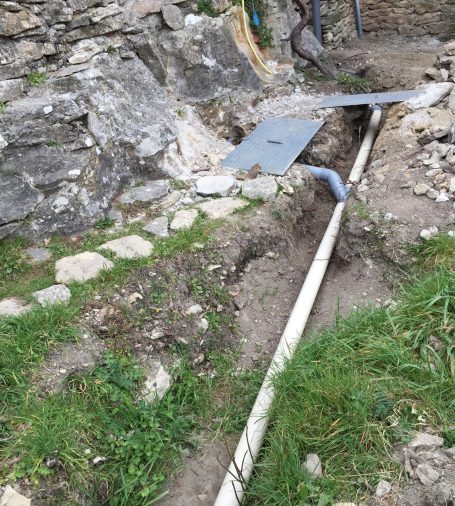

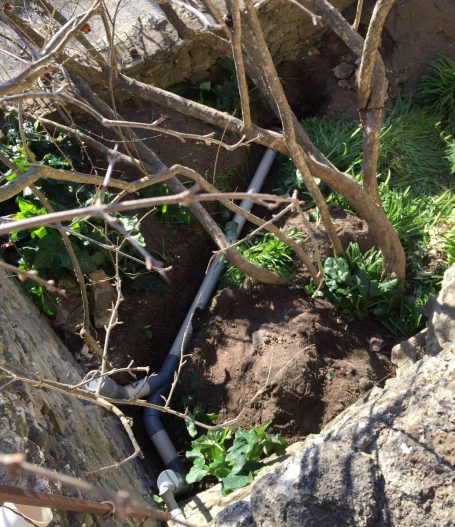

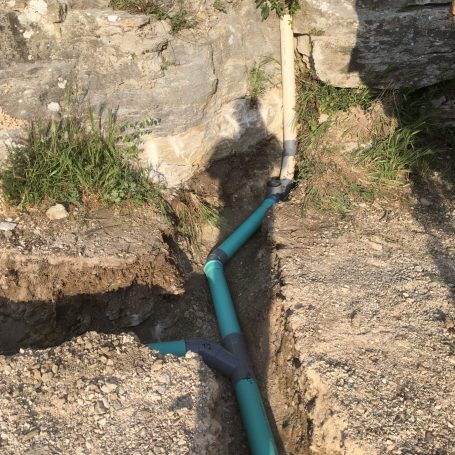

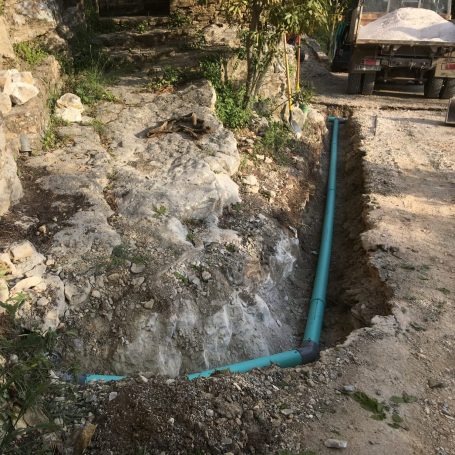

Canalisation de collecte de la sortie NORD enterret le long du chemin communal pour rejoindre...
... Vers le filtre compacte.
... la canalisation de collecte des sorties SUD...
... Puis traversée le chemin communal...
2. Implantation du filtre compacte.
Le filtre compacte est implanté en contre-bas du chemin communal, juste en dessous du sentier GR.

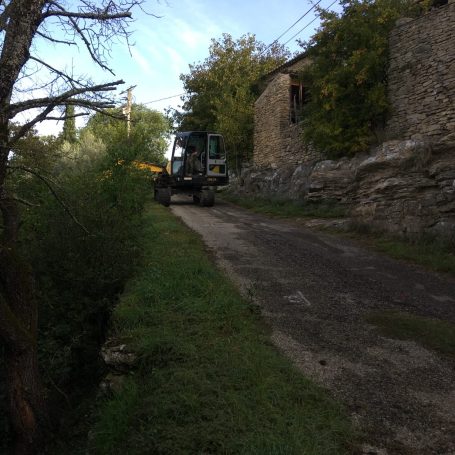

Ce dernier servira d'accès à la zone pour la pelle mécanique de petite taille.
Le filtre compact est posé en grande partie hors sol, sur une dalle et des murs maçonnés en périphérie.
Déboisement et piquetage de la zone à découper.
Décapage de la terre qui à été stockée temporairement le sentier GR en contre-bas...
... Pour être ensuite évacuée via une benne mobile montée sur la grue du camion.

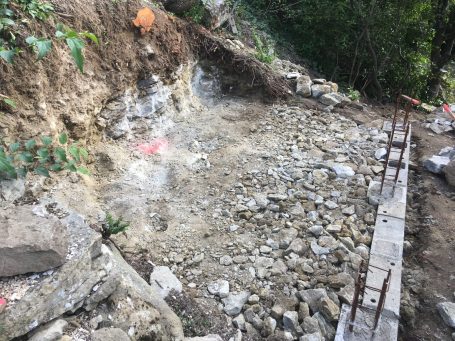

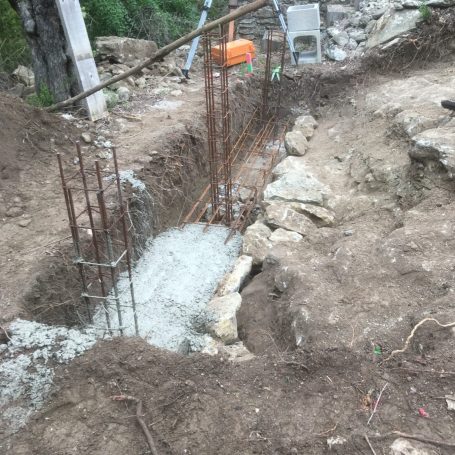

Réalisation d'une fondation d'appuie en partie basse du terrassement...
... Et mise à niveau avec les déblais.

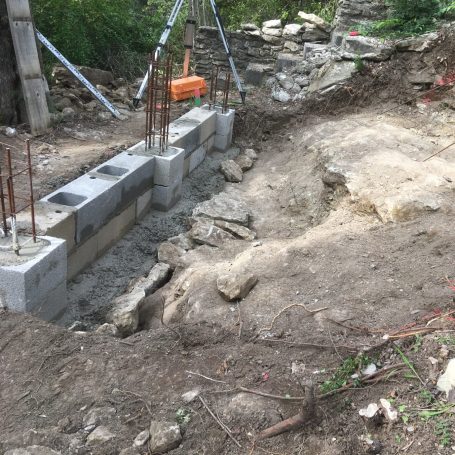

... Et construction d'un muret jusqu'au niveau de la future dalle.

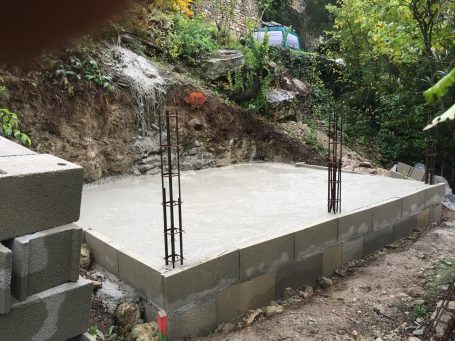

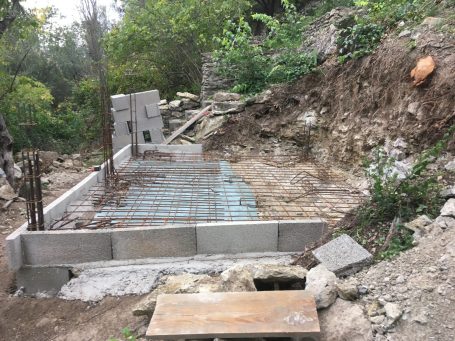

Préparation de la dalle de pose du filtre compacte...
Destruction de la partie rocheuse au brise roche depuis le chemin communal...
... Et mise en béton sur 20 cm d'épaisseur.

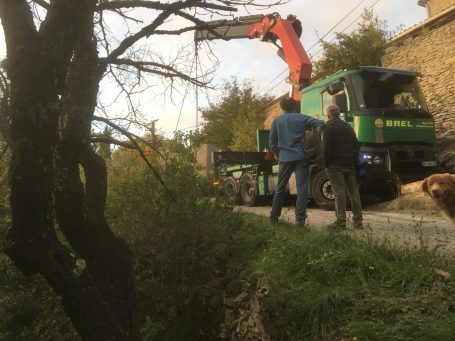

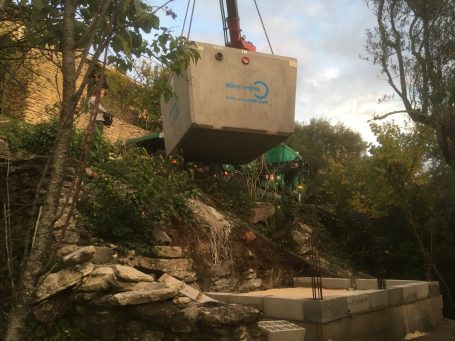

Réception du filtre compacte béton d'un poids de 4,5 Tonnes...
... et grattage pour poe sur la dalle.

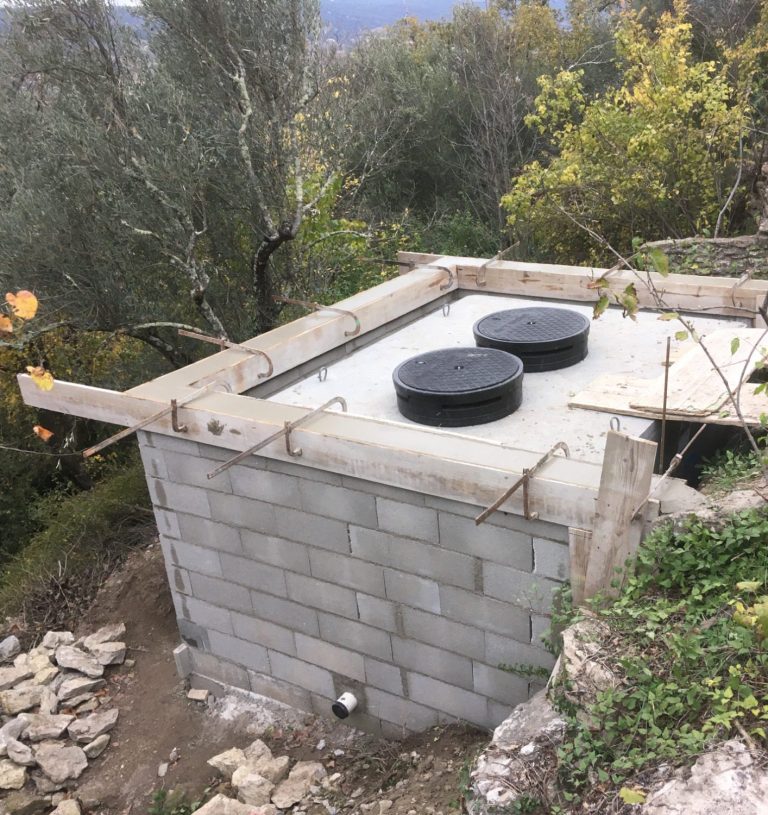

Réalisation des murs périphériques.
Evacuation des eaux traitées vers le lit de dispersion.

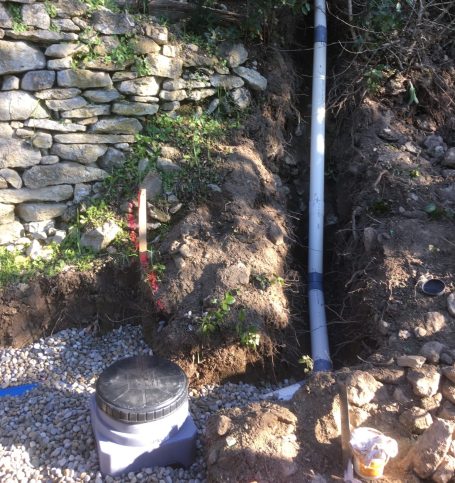

Pose d'une canalisation traversant les différents niveaux des terrasses...
... Jusqu'à l'épandage.

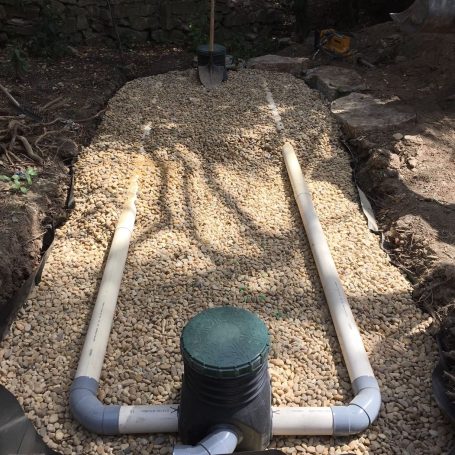

Réalisation du lit de dispersion.

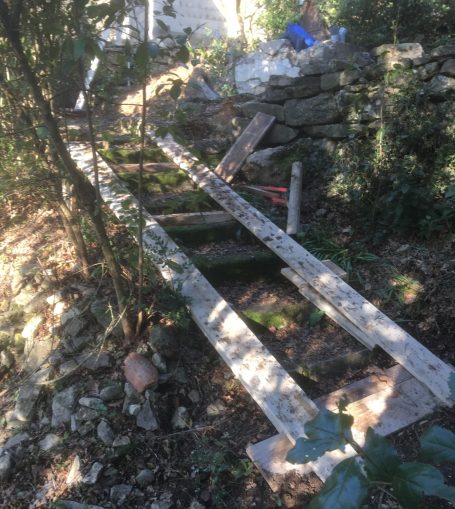

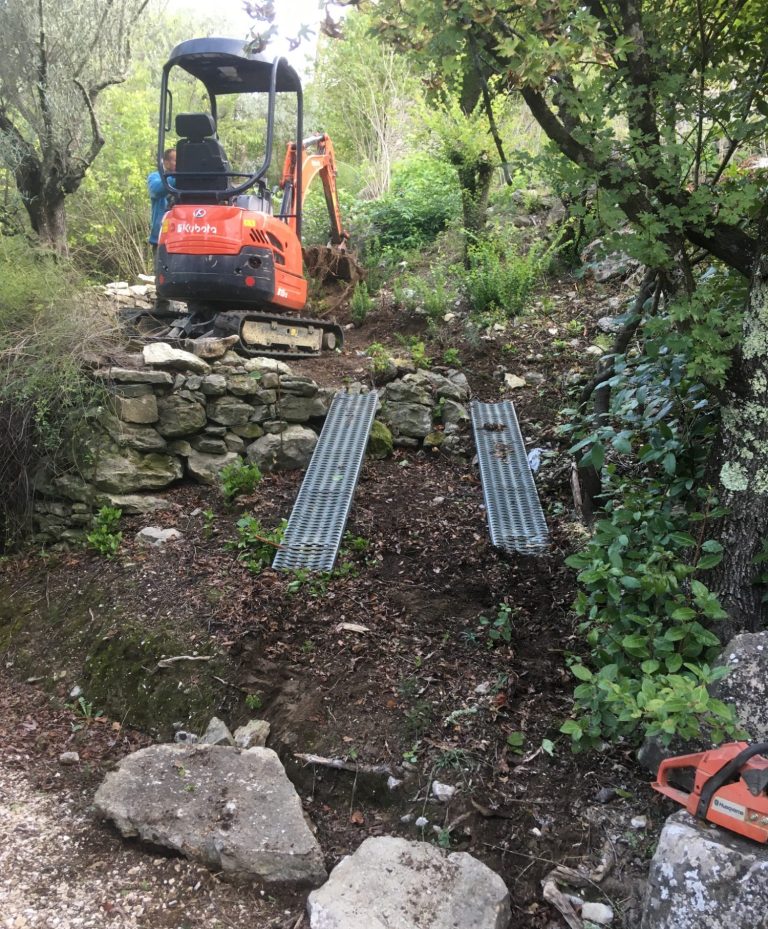

Réalisation d'une rampe sur les escaliers pour descendre la pelle mécanique sur la terrasse inférieure.
... Approché par goulotte depuis le sentier GR.

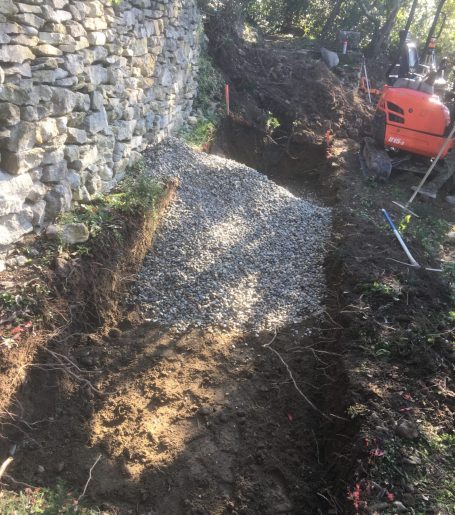

Ouverture de la fouille de l'épandage et pose du gravier roulé...

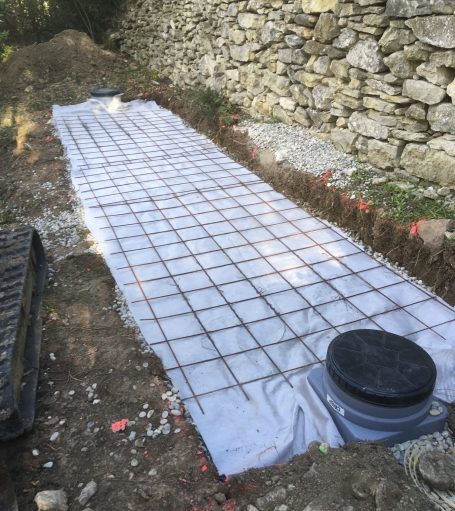

Pose d'un treillis soudé en partie supérieure pour éviter toute ouverture par les sangliers.
Chantier fini

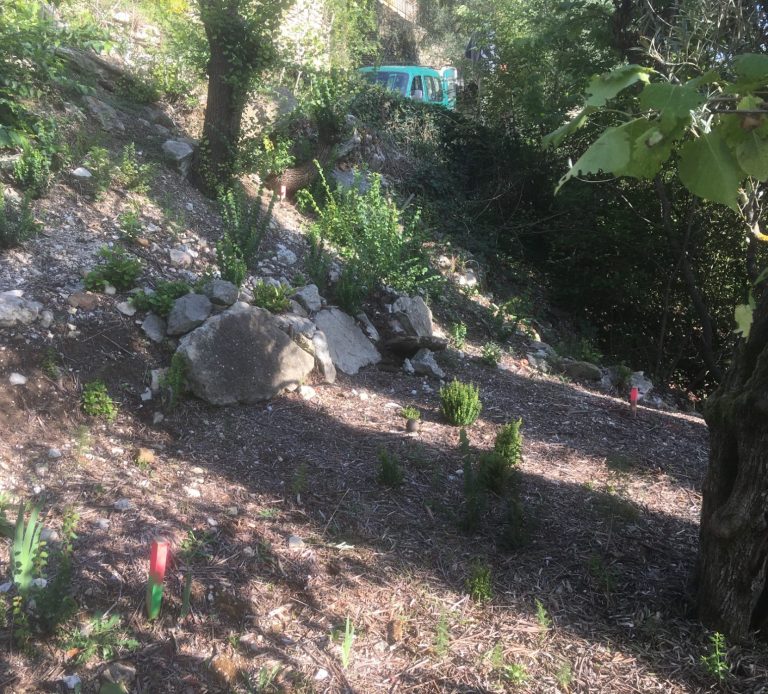

Epandage

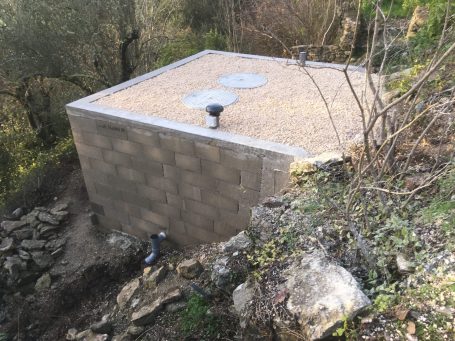

Filtre compacte.

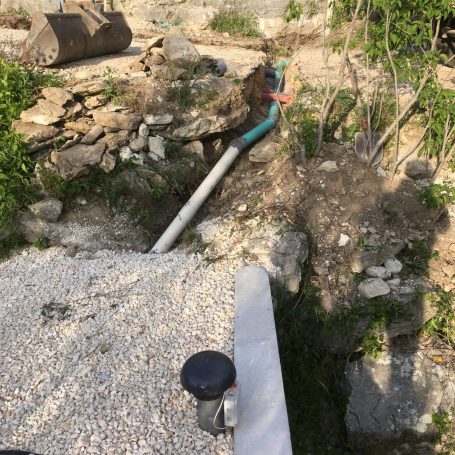

Sortie NORD.
Sortie SUD en attente de pose de dalles par le client.
